Πνευματικές βαλβίδες που λειτουργούν με πνευματικό μηχανισμό

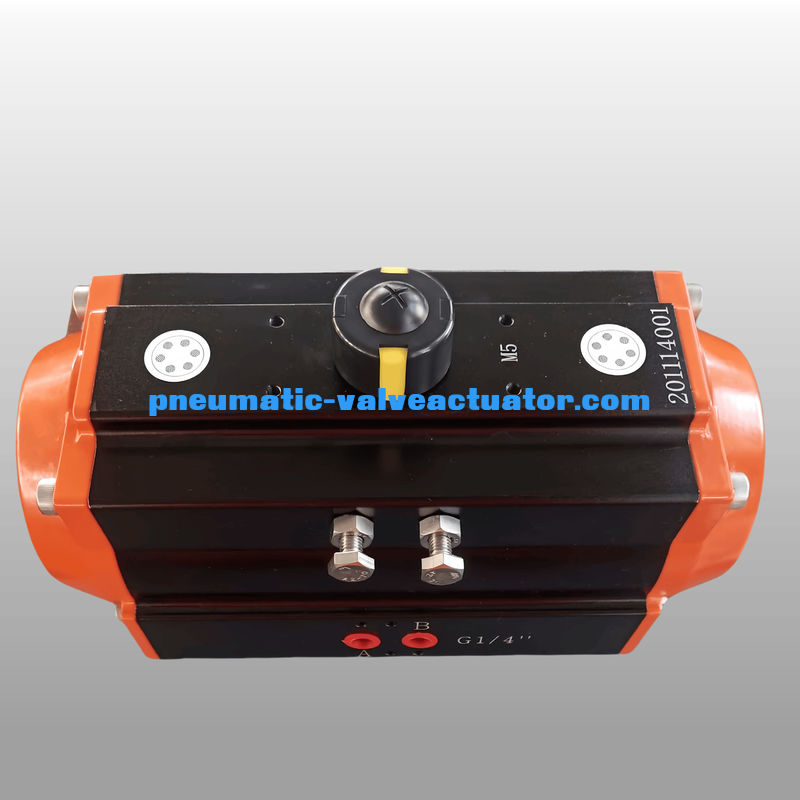

Πνευματικός ενεργοποιητής
| Υλικό |
Άλλες χημικές ενώσεις |
| Γωνία περιστροφής |
0 ~ 90 βαθμοί |
| Δομή |
περιστρεφόμενος κινητήρας ράφους και πινιόν |
| Εργασιακή πίεση |
2 ~ 8bar |
| Επεξεργασία επιφάνειας |
σκληρή ανωδίαση |
| Θερμοκρασία λειτουργίας |
Κανονική θερμοκρασία: -20oC (-4oF) ~ 80oC (+176oF).
Υψηλή θερμοκρασία: -15oC ((+5°F) ~ 150oC (+302°F);
Χαμηλή θερμοκρασία: -40oC ((-104°F) ~ 80oC (+176°F). |
| Σύνδεση |
NAMUR, ISO5211 και DIN3337 |
| Εφαρμογή |
βαλβίδα σφαίρας, βαλβίδα πεταλούδας και περιστρεφόμενη μηχανή |
| Χρώμα κύπελλου |
γκρι, μαύρο, γαλάζιο, σκούρο μπλε, κόκκινο, πορτοκαλί |
Κατασκευή πνευματικών ενεργοποιητών
1, Δείκτης
Ο δείκτης θέσης του πνευματικού ενεργοποιητή με NAMUR είναι βολικός για την τοποθέτηση αξεσουάρ, όπως κουτί Limit Switch, τοποθετητής και ούτω καθεξής.
2, Pinion
Το πινέο του πνευματικού ενεργοποιητή είναι υψηλής ακρίβειας και ολοκληρωτικό, κατασκευασμένο από νικελωμένο κράμα χάλυβα, πλήρως σύμφωνο με τα τελευταία πρότυπα ISO5211, DIN3337, NAMUR.Οι διαστάσεις μπορούν να προσαρμοστούν και το ανοξείδωτο χάλυβα είναι διαθέσιμο.
3, Σώμα ενεργοποιητή
Σύμφωνα με τις διαφορετικές απαιτήσεις, το αλουμινίου αλουμινίου εκχυλίσματος ASTM6005.Πολυεστέρας σε σκόνη (διατίθενται σε διάφορα χρώματα όπως μπλε), πορτοκαλί, κίτρινο κ.λπ.), επιχρισμένα με PTFE ή νικέλιο.
4, Τελικά κεφάλια
Πνευματικός κινητήρας Πολυεστέρας σκόνης αλουμινίου χύτευσης με έλαση σε διαφορετικά χρώματα, PTFE ή νικελωμένο.
5, Πιστόνια
Τα διπλό συρτάρια είναι κατασκευασμένα από αλουμίνιο χύτευσης που έχει υποστεί επεξεργασία με σκληρό ανωδισμό ή από χυτοχάλυβα με γαλβανισμό.αντιστροφή περιστροφής με απλή αντιστροφή των έμβολο.
6, Προσαρμογή ταξιδιού
Οι ανεξάρτητοι εξωτερικοί βρόχοι ρύθμισης ελαστικών μπορούν να ρυθμίζουν ± 5° τόσο σε ανοικτή όσο και σε κλειστή κατεύθυνση εύκολα και με ακρίβεια.
7, Υψηλής απόδοσης ελατήρια
Τα προεγκατασταμένα ελατήρια επικάλυψης κατασκευάζονται από τη δοκιμή υψηλών επιδόσεων για ανθεκτικότητα στη διάβρωση και μεγαλύτερη διάρκεια ζωής,Η μέθοδος αυτή εφαρμόζεται σε όλα τα συστήματα που χρησιμοποιούνται για την κατασκευή τροχών..
8, Λάγη & Οδηγοί
Αλουμινένιο κράμα Rack Pinion Pneumatic Actuator Air Quarter Turn Actuator ISO5211/DIN3337 κατασκευασμένο από σύνθετο υλικό χαμηλής τριβής, μακράς διάρκειας ζωής, για να αποφευχθεί η άμεση επαφή μεταξύ των μετάλλων.Η συντήρηση και η αντικατάσταση είναι εύκολη και βολική..
9, O-ring
Τα δαχτυλίδια O από καουτσούκ NBR παρέχουν άνευ προβλημάτων λειτουργία σε τυπικές θερμοκρασίες.
- Σχεδιασμός ράκα & πινιόν
- Σύνθετο και ελαφρύ βάρος
- Σχέδιο στερέωσης ISO 5211
- Προσαρμόσιμες στάσεις τόσο για ανοικτές όσο και για κλειστές θέσεις
- Διάμετροι τοποθέτησης των εξαρτημάτων σύμφωνα με τις προδιαγραφές NAMUR
- Τα μηχανοποιημένα δόντια των κιβωτίων παρέχουν μεγαλύτερη διάρκεια ζωής και πιο ομαλή λειτουργία
- Υψηλή διάρκεια κύκλου με χαμηλή τριβή των ρουλεμάν σε όλες τις κινούμενες και συρόμενες επιφάνειες
- Τα ελατήρια ασφαλείας που περιέχονται αποτρέπουν τους κινδύνους ακούσιας εκτόξευσης κατά τη διάρκεια της συντήρησης
- Μονωδικό σχεδιασμό που χρησιμοποιεί το ίδιο σώμα και τα ίδια καπάκια για τις δύο εκδόσεις διπλής δράσης και επαναφοράς ελαστικών
- Ανθεκτικό στη διάβρωση με σκληρό ανωδικοποιημένο σώμα, επικαλυμμένα με PTFE καπάκια και συνδέσμους από ανοξείδωτο χάλυβα
Διάσταση του πνευματικού ενεργοποιητή
| Σχήμα |
Α |
Β |
Γ |
D |
H × I |
G |
N |
J |
Κ |
Α |
Μ |
Αεροπορική σύνδεση |
|
ΑΤΟ32
|
110 |
45 |
45 |
20 |
50×25 |
12 |
9 |
Α36 |
|
Μ5×7.5 |
|
G1/8"
|
| ΑΤ040 |
122 |
60 |
65 |
20 |
80×30 |
14 |
11 |
Α50 |
Α36 |
M6 × 10 |
Μ5×7.5 |
NAMUR G1/4" |
| ΑΤ052 |
147 |
72 |
72 |
20 |
80×30 |
14 |
11 |
Α50 |
Α36 |
M6 × 10 |
Μ5×7.5 |
NAMUR G1/4" |
| ΑΤ063 |
172 |
88 |
83 |
20 |
80×30 |
18 |
14 |
Α70 |
Α50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| ΑΤ075 |
184 |
100 |
95 |
20 |
80×30 |
20 |
14 |
Α70 |
Α50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| ΑΤ083 |
204 |
109 |
103 |
20 |
80×30 |
21 |
17 |
Α70 |
Α50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| ΑΤ092 |
262 |
117 |
109 |
20 |
80×30 |
22 |
17 |
Α70 |
Α50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| ΑΤ105 |
268 |
133 |
121 |
20 |
80×30 |
26 |
22 |
Α102 |
Α70 |
M10 × 16 |
M8 × 13 |
NAMUR G1/4" |
| ΑΤ125 |
301 |
155 |
143 |
20 |
80×30 |
27 |
22 |
Α102 |
Α70 |
M10 × 16 |
M8 × 13 |
NAMUR G1/4" |
| ΑΤ140 |
394 |
173 |
152 |
20 |
80×30 |
32 |
27 |
Α125 |
Α102 |
M12 × 20 |
M10 × 16 |
NAMUR G1/4" |
| ΑΤ160 |
458 |
198 |
174 |
20 |
80×30 |
34 |
27 |
Α125 |
Α102 |
M12 × 20 |
M10 × 16 |
NAMUR G1/4" |
| ΑΤ190 |
528 |
232 |
206 |
30 |
130×30 |
40 |
36 |
Α140 |
|
M16 × 24 |
|
NAMUR G1/4" |
| ΑΤ210 |
532 |
257 |
226 |
30 |
130×30 |
40 |
36 |
Α140 |
|
M16 × 24 |
|
NAMUR G1/4" |
| ΑΤ240 |
660 |
291 |
260 |
30 |
130×30 |
50 |
46 |
Α165 |
|
M20 × 25 |
|
NAMUR G1/4" |
| ΑΤ270 |
740 |
330 |
294 |
30 |
130×30 |
50 |
46 |
Α165 |
|
M20 × 25 |
|
NAMUR G1/2" |
| ΑΤ300 |
798 |
354 |
336 |
30 |
130×30 |
60 |
46 |
Α165 |
|
M20 × 25 |
|
NAMUR G1/2" |
| ΑΤ350 |
880 |
408 |
385 |
30 |
130×30 |
60 |
46 |
Α165 |
|
M20 × 25 |
|
NAMUR G1/2" |
| ΑΤ400 |
950 |
464 |
516 |
30 |
130×30 |
60 |
55 |
Α254 |
Α165 |
8-M16 × 25 |
M20 × 25 |
NAMUR G1/2" |
Εφαρμογή του προϊόντος
Η σειρά AT Pneumatic Actuator είναι κατασκευασμένη από διπλό έμβολο που τροφοδοτείται από ράφους και πινιόν. Υπάρχουν δύο μοντέλα.που μπορεί να ταιριάζει σε διάφορα εύφλεκτα, διαβρωτικό, σκόνη, ισχυρό μαγνητικό πεδίο, ακτινοβολία, δονήσεις διαβρωτικό περιβάλλον σε εσωτερικούς ή εξωτερικούς χώρους.
Αυτο-έλεγχος στον τομέα της ηλεκτρικής ενέργειας, της πετροχημικής, της μεταλλουργίας, του πετρελαίου, του φυσικού αερίου, της πόλης, της κατασκευής, της αποχέτευσης, της χημικής βιομηχανίας, της διύλισης πετρελαίου, της εξόρυξης, των σταθμών παραγωγής ενέργειας, της μεταλλουργίας, της αρχιτεκτονικής,φάρμακα, τροφίμων, φυσικού αερίου, επιστημονικής έρευνας κλπ.
