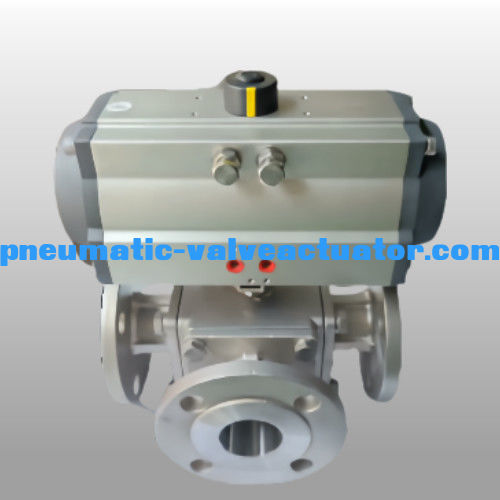

Πνευματική τρισδιάστατη βαλβίδα σφαίρας με πνευματικό ενεργοποιητή
Πνευματικός ενεργοποιητής
| Υλικό |
Άλλες χημικές ενώσεις |
| Γωνία περιστροφής |
0 ~ 90 βαθμοί |
| Δομή |
περιστρεφόμενος κινητήρας ράφους και πινιόν |
| Εργασιακή πίεση |
2 ~ 8bar |
| Επεξεργασία επιφάνειας |
σκληρή ανωδίαση |
| Θερμοκρασία λειτουργίας |
Κανονική θερμοκρασία: -20oC (-4oF) ~ 80oC (+176oF).
Υψηλή θερμοκρασία: -15oC ((+5°F) ~ 150oC (+302°F);
Χαμηλή θερμοκρασία: -40oC ((-104°F) ~ 80oC (+176°F). |
| Σύνδεση |
NAMUR, ISO5211 και DIN3337 |
| Εφαρμογή |
βαλβίδα σφαίρας, βαλβίδα πεταλούδας και περιστρεφόμενη μηχανή |
| Χρώμα κύπελλου |
γκρι, μαύρο, γαλάζιο, σκούρο μπλε, κόκκινο, πορτοκαλί |
Δήλωση χρήσης και επιλογής των ατμοσφαιρικών ενεργοποιητών σειράς AT
Μέσω της έρευνας, της ανάπτυξης και του σχεδιασμού, οι ατμοσφαιρικοί κινητήρες της σειράς AT ενσωματώνουν τα τελευταία τεχνολογικά υλικά και την καινοτόμο ιδέα.
Πλήρης συμμόρφωση με τις τελευταίες προδιαγραφές: ISO5211,DIN3337 και VDINDE-3854,ΝΑΜΥΡ.
Το αλουμίνιο υψηλής έντασηςΤο σώμα κατέχειένα εξειδικευμένοεσωτερική επιφάνειαΚαλυμμένο με σκληρή ανοδική οξυγόνωση για μακρά διάρκεια ζωής.ΑΩωωσυντελεστήςαπό τριβή και γρήγοροεπιδόσεις.
Εξαιρετική συμπαγή καιεκσυγχρονισμένο κατασκευή μαζί με πολλαπλές προδιαγραφές κάνειΗ επιλογή είναι τόσο οικονομική όσο και επωφελής.
Όλες οι επιφάνειες δράσης υιοθετούν υψηλής ποιότητας ρουλεμάνπου προκύπτεισε χαμηλή τριβή, υψηλή διάρκεια κύκλου και χωρίς θόρυβο
Οι δύο ανεξάρτητες εξωτερικές εγχειρήσειςπροσαρμογήοι βίδες μπορούν εύκολα και με ακρίβεια να ρυθμίζονται ±5°τόσο σε ανοικτή όσο και σε κοντινή κατεύθυνση.
Οι ίδιοι κινητήρες περιγράμματος έχουν τις λειτουργικές λειτουργίες διπλής δράσης και μονοδραστικής δράσης (Παύλα - Επιστροφή).
Πολυλειτουργικός δείκτης με NAMUR είναι βολικό για την τοποθέτηση εξαρτημάτων.
Το προσυμπιεσμένο ελατήριο φορτίου είναι βολικό για ασφαλείς διαδικασίες τοποθέτησης και κατεδάφισης.
Τα έλατα αλουμινίου χύτευσης με έλαση και τα τερματικά καπάκια έχουν υψηλή ένταση και ελαφρύ βάρος.
Διαφορετικά υλικά O-ring είναι διαθέσιμα για υψηλές και χαμηλές θερμοκρασίες.
ΣολενοειδήΟι βαλβίδες είναι εύκολα τοποθετημένες χωρίς κανένα πίνακα σύνδεσης.
Βασικά χαρακτηριστικά
Οι πνευματικοί περιστρεφόμενοι ενεργοποιητές χρησιμοποιούνται ευρέως στις βαλβίδες μπάλας και τις βαλβίδες πεταλούδας.
Χαμηλό κόστος, συμπαγή σχεδίαση, μακρά διάρκεια ζωής.
Τύπος πνευματικού ενεργοποιητή: μονόδραση (επιστροφή ελαστικών) ή διπλή δράση.
Χρώμα: πορτοκαλί, μπλε, μαύρο, σκούρο γκρι. δεχόμαστε OEM χρώματα και μάρκα.
Εργασιακή πίεση του πνευματικού ενεργοποιητή: 0,3 έως 0,8 MPa
Σύνδεση κάτω: ISO 5211
Πρότυπο βαλβίδας ηλεκτροσόκ: Namur
Συσκευές του πνευματικού ενεργοποιητή: κουτί διακόπτη ορίου, σόλενοειδής βαλβίδα, τοποθετητής.
Διάσταση του πνευματικού ενεργοποιητή
| Σχήμα |
Α |
Β |
Γ |
D |
H × I |
G |
N |
J |
Κ |
Α |
Μ |
Αεροπορική σύνδεση |
| ΑΤΟ32 |
110 |
45 |
45 |
20 |
50×25 |
12 |
9 |
Α36 |
|
Μ5×7.5 |
|
G1/8"
|
| ΑΤ040 |
122 |
60 |
65 |
20 |
80×30 |
14 |
11 |
Α50 |
Α36 |
M6 × 10 |
Μ5×7.5 |
NAMUR G1/4" |
| ΑΤ052 |
147 |
72 |
72 |
20 |
80×30 |
14 |
11 |
Α50 |
Α36 |
M6 × 10 |
Μ5×7.5 |
NAMUR G1/4" |
| ΑΤ063 |
172 |
88 |
83 |
20 |
80×30 |
18 |
14 |
Α70 |
Α50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| ΑΤ075 |
184 |
100 |
95 |
20 |
80×30 |
20 |
14 |
Α70 |
Α50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| ΑΤ083 |
204 |
109 |
103 |
20 |
80×30 |
21 |
17 |
Α70 |
Α50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| ΑΤ092 |
262 |
117 |
109 |
20 |
80×30 |
22 |
17 |
Α70 |
Α50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| ΑΤ105 |
268 |
133 |
121 |
20 |
80×30 |
26 |
22 |
Α102 |
Α70 |
M10 × 16 |
M8 × 13 |
NAMUR G1/4" |
| ΑΤ125 |
301 |
155 |
143 |
20 |
80×30 |
27 |
22 |
Α102 |
Α70 |
M10 × 16 |
M8 × 13 |
NAMUR G1/4" |
| ΑΤ140 |
394 |
173 |
152 |
20 |
80×30 |
32 |
27 |
Α125 |
Α102 |
M12 × 20 |
M10 × 16 |
NAMUR G1/4" |
| ΑΤ160 |
458 |
198 |
174 |
20 |
80×30 |
34 |
27 |
Α125 |
Α102 |
M12 × 20 |
M10 × 16 |
NAMUR G1/4" |
| ΑΤ190 |
528 |
232 |
206 |
30 |
130×30 |
40 |
36 |
Α140 |
|
M16 × 24 |
|
NAMUR G1/4" |
| ΑΤ210 |
532 |
257 |
226 |
30 |
130×30 |
40 |
36 |
Α140 |
|
M16 × 24 |
|
NAMUR G1/4" |
| ΑΤ240 |
660 |
291 |
260 |
30 |
130×30 |
50 |
46 |
Α165 |
|
M20 × 25 |
|
NAMUR G1/4" |
| ΑΤ270 |
740 |
330 |
294 |
30 |
130×30 |
50 |
46 |
Α165 |
|
M20 × 25 |
|
NAMUR G1/2" |
| ΑΤ300 |
798 |
354 |
336 |
30 |
130×30 |
60 |
46 |
Α165 |
|
M20 × 25 |
|
NAMUR G1/2" |
| ΑΤ350 |
880 |
408 |
385 |
30 |
130×30 |
60 |
46 |
Α165 |
|
M20 × 25 |
|
NAMUR G1/2" |
| ΑΤ400 |
950 |
464 |
516 |
30 |
130×30 |
60 |
55 |
Α254 |
Α165 |
8-M16 × 25 |
M20 × 25 |
NAMUR G1/2" |
Εφαρμογή του προϊόντος
Η σειρά AT Pneumatic Actuator είναι κατασκευασμένη από διπλό έμβολο που τροφοδοτείται από ράφους και πινιόν. Υπάρχουν δύο μοντέλα.που μπορεί να ταιριάζει σε διάφορα εύφλεκτα, διαβρωτικό, σκόνη, ισχυρό μαγνητικό πεδίο, ακτινοβολία, δονήσεις διαβρωτικό περιβάλλον σε εσωτερικούς ή εξωτερικούς χώρους.
Αυτο-έλεγχος στον τομέα της ηλεκτρικής ενέργειας, της πετροχημικής, της μεταλλουργίας, του πετρελαίου, του φυσικού αερίου, της πόλης, της κατασκευής, της αποχέτευσης, της χημικής βιομηχανίας, της διύλισης πετρελαίου, της εξόρυξης, των σταθμών παραγωγής ενέργειας, της μεταλλουργίας, της αρχιτεκτονικής,φάρμακα, τροφίμων, φυσικού αερίου, επιστημονικής έρευνας κλπ.
