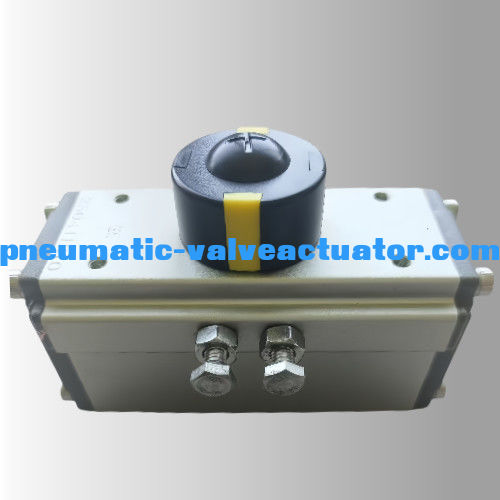

AT40 Δυαδική λειτουργία Ρακ και Πινιόν Πνευματικός ενεργοποιητής για βαλβίδες
  • AT40 Δυαδική λειτουργία Ρακ και Πινιόν Πνευματικός ενεργοποιητής για βαλβίδες
  • AT40 Δυαδική λειτουργία Ρακ και Πινιόν Πνευματικός ενεργοποιητής για βαλβίδες
  • AT40 Δυαδική λειτουργία Ρακ και Πινιόν Πνευματικός ενεργοποιητής για βαλβίδες
AT40 Δυαδική λειτουργία Ρακ και Πινιόν Πνευματικός ενεργοποιητής για βαλβίδες

AT40 Δυαδική λειτουργία Ρακ και Πινιόν Πνευματικός ενεργοποιητής για βαλβίδες

Τόπος καταγωγής Κίνα
Μάρκα OEM
Πιστοποίηση CE,ATEX,ISO9001
Αριθμό μοντέλου ΑΤ40
Λεπτομέρειες για το προϊόν
Τύπος:
Διπλή δράση άνοιγμα επιστροφή
Υλικό:
κράμα αργιλίου
Δομή:
Ρακ & Πίνιον
Εφαρμογή:
Ελαστική συσκευή
Δύναμη:
Πνευματικό
θερμοκρασία:
Κανονική θερμοκρασία, χαμηλή θερμοκρασία, υψηλή θερμοκρασία.
Ενημέρωση:
υδραυλικό λάδι ή νερό
Χρώμα:
Μπλε, γκρι, σύμφωνα με τις απαιτήσεις του πελάτη, προσαρμοσμένο
Μέγεθος:
32 mm έως 400 mm
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min
1PCS
Τιμή
10-2000
Συσκευασία λεπτομέρειες
Σπέρμα+Κατασκευή από χαρτόνι+Λασάκι από ξύλο
Χρόνος παράδοσης
3-7 ημέρες
Όροι πληρωμής
Τ/Τ
Δυνατότητα προσφοράς
1000 κομμάτια την ημέρα.
Περιγραφή του προϊόντος

AT40 Δυαδική λειτουργία Ρακ και Πινιόν Πνευματικός ενεργοποιητής για βαλβίδες



Πνευματικός ενεργοποιητής




Υλικό Άλλες χημικές ενώσεις
Γωνία περιστροφής 0 ~ 90 βαθμοί
Δομή περιστρεφόμενος κινητήρας ράφους και πινιόν
Εργασιακή πίεση 2 ~ 8bar
Επεξεργασία επιφάνειας σκληρή ανωδίαση
Θερμοκρασία λειτουργίας Κανονική θερμοκρασία: -20oC (-4oF) ~ 80oC (+176oF).

Υψηλή θερμοκρασία: -15oC ((+5°F) ~ 150oC (+302°F);

Χαμηλή θερμοκρασία: -40oC ((-104°F) ~ 80oC (+176°F).
Σύνδεση NAMUR, ISO5211 και DIN3337
Εφαρμογή βαλβίδα σφαίρας, βαλβίδα πεταλούδας και περιστρεφόμενη μηχανή
Χρώμα κύπελλου γκρι, μαύρο, γαλάζιο, σκούρο μπλε, κόκκινο, πορτοκαλί





Πνευματικοί κινητήρες διπλής δράσης
ΚΑΠ
Ο αέρας προς την πύλη Α αναγκάζει τα έμβολο προς τα έξω, προκαλώντας το πινιόν να περιστρέφεται αντίστροφα με τα ρολόγια, ενώ ο αέρας εξαντλείται από την πύλη Β.
Ο αέρας προς την πύλη Β αναγκάζει τα έμβολο προς τα μέσα, προκαλώντας το πινιόν να περιστρέφεται με την κατεύθυνση των ρολογιών, ενώ ο αέρας εξαντλείται από την πύλη Α.


CW
Ο αέρας προς την πύλη Α αναγκάζει τα έμβολο προς τα έξω, προκαλώντας το πινιόν να περιστρέφεται με την κατεύθυνση των ρολογιών, ενώ ο αέρας εξαντλείται από την πύλη Β.
Ο αέρας προς την πύλη Β αναγκάζει τα έμβολο προς τα μέσα, προκαλώντας το πινιόν να περιστρέφεται αντίστροφα με τα ρολόγια, ενώ ο αέρας εξαντλείται από την πύλη Α.



Πνευματικοί κινητήρες επαναφοράς ελαστικών
ΚΑΠ
Ο αέρας προς την πύλη Α αναγκάζει τα έμβολο προς τα έξω, προκαλώντας συμπίεση των ελαστικών, το πινιόν γυρίζει αντίστροφα με τα ρολόγια, ενώ ο αέρας εξαντλείται από την πύλη Β.
Απώλεια πίεσης αέρα στην πύλη Α, η αποθηκευμένη ενέργεια στα ελατήρια αναγκάζει τα έμβολο προς τα μέσα.

CW
Ο αέρας προς την πύλη Β αναγκάζει τα έμβολο προς τα έξω, προκαλώντας συμπίεση των ελαστικών, το πινιόν περιστρέφεται αντίστροφα με τα ρολόγια, ενώ ο αέρας εξαντλείται από την πύλη Β.
Απώλεια πίεσης αέρα στην πύλη Α, η αποθηκευμένη ενέργεια στα ελατήρια αναγκάζει τα έμβολο προς τα μέσα.



Βασικά χαρακτηριστικά



  • Υψηλή διάρκεια κύκλου λειτουργίας, έως και 1,000,000 κύκλοι
  • Δύο μοντέλα και μοντέλα επαναφοράς ελαστικών
  • Άμεση τοποθέτηση στη βαλβίδα: DIN/ISO 5211, DIN 3337 (F03 έως F25)
  • Εγκατάσταση ηλεκτροσόκ NAMUR και διακόπτη ορίου
  • Διαμαντένιο & τετραγωνικό κινητήρα εξόδου σε όλες τις μονάδες
  • Πρότυπο ρύθμισης διπλής ροής σε όλες τις μονάδες
  • Δείκτης οπτικής θέσης (ανοιχτό/κλειστό)



Διάσταση του πνευματικού ενεργοποιητή



Σχήμα Α Β Γ D H × I G N J Κ Α Μ Αεροπορική σύνδεση
ΑΤΟ32 110 45 45 20 50×25 12 9 Α36   Μ5×7.5

G1/8"
ΑΤ040 122 60 65 20 80×30 14 11 Α50 Α36 M6 × 10 Μ5×7.5 NAMUR G1/4"
ΑΤ052 147 72 72 20 80×30 14 11 Α50 Α36 M6 × 10 Μ5×7.5 NAMUR G1/4"
ΑΤ063 172 88 83 20 80×30 18 14 Α70 Α50 M8 × 13 M6 × 10 NAMUR G1/4"
ΑΤ075 184 100 95 20 80×30 20 14 Α70 Α50 M8 × 13 M6 × 10 NAMUR G1/4"
ΑΤ083 204 109 103 20 80×30 21 17 Α70 Α50 M8 × 13 M6 × 10 NAMUR G1/4"
ΑΤ092 262 117 109 20 80×30 22 17 Α70 Α50 M8 × 13 M6 × 10 NAMUR G1/4"
ΑΤ105 268 133 121 20 80×30 26 22 Α102 Α70 M10 × 16 M8 × 13 NAMUR G1/4"
ΑΤ125 301 155 143 20 80×30 27 22 Α102 Α70 M10 × 16 M8 × 13 NAMUR G1/4"
ΑΤ140 394 173 152 20 80×30 32 27 Α125 Α102 M12 × 20 M10 × 16 NAMUR G1/4"
ΑΤ160 458 198 174 20 80×30 34 27 Α125 Α102 M12 × 20 M10 × 16 NAMUR G1/4"
ΑΤ190 528 232 206 30 130×30 40 36 Α140   M16 × 24   NAMUR G1/4"
ΑΤ210 532 257 226 30 130×30 40 36 Α140   M16 × 24   NAMUR G1/4"
ΑΤ240 660 291 260 30 130×30 50 46 Α165   M20 × 25   NAMUR G1/4"
ΑΤ270 740 330 294 30 130×30 50 46 Α165   M20 × 25   NAMUR G1/2"
ΑΤ300 798 354 336 30 130×30 60 46 Α165   M20 × 25   NAMUR G1/2"
ΑΤ350 880 408 385 30 130×30 60 46 Α165   M20 × 25   NAMUR G1/2"
ΑΤ400 950 464 516 30 130×30 60 55 Α254 Α165 8-M16 × 25 M20 × 25 NAMUR G1/2"






Εφαρμογή του προϊόντος



Η σειρά AT Rack & Pinion Pneumatic Actuator είναι κατασκευασμένη από διπλό έμβολο που τροφοδοτείται από ράκους και ελατήρια.που μπορεί να ταιριάζει σε διάφορα εύφλεκτα, διαβρωτικό, σκόνη, ισχυρό μαγνητικό πεδίο, ακτινοβολία, δονήσεις διαβρωτικό περιβάλλον σε εσωτερικούς ή εξωτερικούς χώρους.


Αυτο-έλεγχος στον τομέα της ηλεκτρικής ενέργειας, της πετροχημικής, της μεταλλουργίας, του πετρελαίου, του φυσικού αερίου, της πόλης, της κατασκευής, της αποχέτευσης, της χημικής βιομηχανίας, της διύλισης πετρελαίου, της εξόρυξης, των σταθμών παραγωγής ενέργειας, της μεταλλουργίας, της αρχιτεκτονικής,φάρμακα, τροφίμων, φυσικού αερίου, επιστημονικής έρευνας κλπ.
