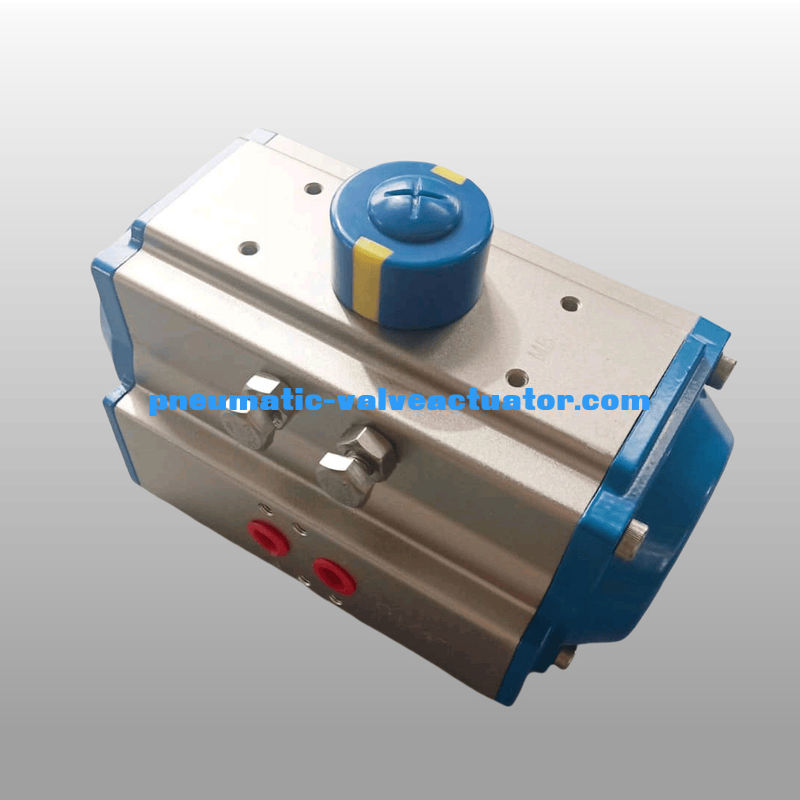

Ενεργοποιητές αεριστικών βαλβίδων σειράς C Rack and Pinion Pneumatic Rotary Actuator

Ενεργοποιητές αεριστικών βαλβίδων σειράς C Rack and Pinion Pneumatic Rotary Actuator

Πνευματικός ενεργοποιητής

Οι πνευματικοί ενεργοποιητές της σειράς C προσφέρουν μια απλή και οικονομικά αποδοτική λύση για τις ανάγκες αυτοματοποίησης βαλβίδων.Το διπλό, τα αντίθετα έμβολο ράκα έχουν χαμηλή τριβή ρουλεμάν και οδηγούς που παρέχουν υψηλές επιδόσεις, μακρά διάρκεια κύκλου και γρήγορη απόκριση.Αυτά τα έμβολο μπορεί να αντιστραφεί για να αντιστρέψει την περιστροφή για την αποτυχία ανοιχτές εφαρμογές.

Πνευματικοί κινητήρες διπλής δράσης
ΚΑΠ
Ο αέρας προς την πύλη Α αναγκάζει τα έμβολο προς τα έξω, προκαλώντας το πινιόν να περιστρέφεται αντίστροφα με τα ρολόγια, ενώ ο αέρας εξαντλείται από την πύλη Β.
Ο αέρας προς την πύλη Β αναγκάζει τα έμβολο προς τα μέσα, προκαλώντας το πινιόν να περιστρέφεται με την κατεύθυνση των ρολογιών, ενώ ο αέρας εξαντλείται από την πύλη Α.

CW
Ο αέρας προς την πύλη Α αναγκάζει τα έμβολο προς τα έξω, προκαλώντας το πινιόν να περιστρέφεται με την κατεύθυνση των ρολογιών, ενώ ο αέρας εξαντλείται από την πύλη Β.
Ο αέρας προς την πύλη Β αναγκάζει τα έμβολο προς τα μέσα, προκαλώντας το πινιόν να περιστρέφεται αντίστροφα με τα ρολόγια, ενώ ο αέρας εξαντλείται από την πύλη Α.

Πνευματικοί κινητήρες επαναφοράς ελαστικών
ΚΑΠ
Ο αέρας προς την πύλη Α αναγκάζει τα έμβολο προς τα έξω, προκαλώντας συμπίεση των ελαστικών, το πινιόν γυρίζει αντίστροφα με τα ρολόγια, ενώ ο αέρας εξαντλείται από την πύλη Β.
Απώλεια πίεσης αέρα στην πύλη Α, η αποθηκευμένη ενέργεια στα ελατήρια αναγκάζει τα έμβολο προς τα μέσα.

CW
Ο αέρας προς την πύλη Β αναγκάζει τα έμβολο προς τα έξω, προκαλώντας συμπίεση των ελαστικών, το πινιόν περιστρέφεται αντίστροφα με τα ρολόγια, ενώ ο αέρας εξαντλείται από την πύλη Β.
Απώλεια πίεσης αέρα στην πύλη Α, η αποθηκευμένη ενέργεια στα ελατήρια αναγκάζει τα έμβολο προς τα μέσα.

Εφαρμογή του προϊόντος
